Neumann KH 80 DSP

Artikelnummer
27461
Lieferzeit
ab Bestellung
1-3 Werktage
Stückpreis: 488,00 €
inkl. 19% MwSt., zzgl. Versandkosten
Kurzübersicht
Neumann KH 80 DSP, Nahfeldmonitor mit 4"-Woofer und 1"-Kalotte, digitale Frequenzweiche mit Phasenkorrektur, Stückpreis
Neumann KH 80 DSP-1


  • Neumann KH 80 DSP-2
  • Neumann KH 80 DSP-3
Details

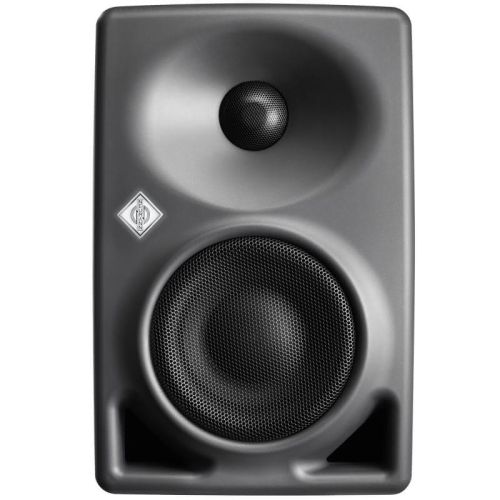

Neumann KH 80 DSP

Der aktive 2-Wege-Studiomonitor KH 80 DSP zeichnet sich durch einen DSP, eine Netzwerksteuerung, ein Mathematically Modeled Dispersion Waveguide (MMD) und einen analogen Eingang aus. Dadurch ist der Lautsprecher unter vielfältigen akustischen Bedingungen, mit beliebigen Signalquellen und an nahezu allen Orten einsetzbar. Der KH 80 DSP wurde mithilfe modernster Simulations- und Messtechnik entwickelt und überzeugt durch seine akustische Authentizität und Adaptierbarkeit an unterschiedlichste Aufstellungsbedingungen.

Features
  • Leistungsfähige Metalllegierung-Gewebe-Hochton-Kalotte
  • Elliptisches MMD Waveguide mit breiter horizontaler und schmaler vertikaler Abstrahlung
  • Neue, in-house simulierte Treiber mit Metallschutzgittern
  • Langhub-Basstreiber mit resonanzoptimiertem Membran-Design und leistungsstarkem ELFF-Antrieb (Extremely Linear Force Factor)
  • Kompaktes Gehäuse aus Polycarbonat-Verbundwerkstoff
  • Große vorderseitige Bassreflexkanäle
  • Homogene Schallwand ohne Kanten
  • Leistungsstarke, komplett neu entwickelte Endstufen mit hohem Wirkungsgrad und großem Headroom
  • Unabhängige Thermo-Limiter für Tieftöner und Hochtöner zum Schutz der Schwingspulen und Endstufen
  • Softclip-Limiter zum Schutz der Lautsprecher vor zu großer Auslenkung sowie Temperaturüberwachung der Elektronik
  • 4-stufiger Akustikregler für den Low-Mid-Bereich
  • 8 x Precision Alignment-Filter, Zugriff über Steuernetzwerk
  • Lipsync-Delay (0 … 70 ms)
  • Laufzeitverzögerung (0 … 70 ms)
  • Linearphasige Frequenzweiche mit Bypass
  • Flexible Eingangs-/Ausgangspegelregler
  • Steuernetzwerk mit Standard-Ethernet-Anschluss
  • Durchgängig symmetrische interne Signalverarbeitung

Der KH 80 DSP kann als Nahfeldmonitor, als vorderer Lautsprecher in kleinen Mehrkanalsystemen oder als hinterer Lautsprecher in kompakten Mehrkanalsystemen verwendet werden. Er ist in Projekt-, Musik- und Rundfunkstudios, Übertragungswagen und Postproduction-Studios für Mehrspuraufnahmen, Abmischungen und Mastering einsetzbar. Darüber hinaus eignet er sich auch für den Einsatz im häuslichen Bereich.

Technische Daten

Akustik
-6 dB Freifeld-Frequenzgang 53 Hz … 22 kHz, ± 6 dB
-3 dB Freifeld-Frequenzgang 57 Hz … 21 kHz, ± 3 dB
Freifeld-Frequenzgang im Durchlassbereich 59 Hz … 20 kHz, ± 2 dB
Eigenstörgeräusch
(bei Eingangsverstärkung von
100 dB für 0 dBu)


< 20 dB(A) bei 10 cm
Gesamtklirrfaktor (THD) < 0,5 % in 1 m 90 dB SPL (>200 Hz)
Maximalschalldruck im Vollraum / kalk. Halbraum
bei 3% THD in 1 m
102,8 / 108,8 dB SPL
(gemittelt zwischen 100 Hz und 6 kHz)
Basstauglichkeit: Maximalschalldruck im Halbraum
bei 3% THD in 1 m
92,1 dB SPL
(gemittelt zwischen 50 Hz und 100 Hz)
Kurzzeit-Maximalschalldruck mit IEC-gewichtetem Rauschen (IEC 60268-5)
in 1 m unter typischen Abhörbedingungen


104 dB(C) SPL
Kurzzeit-Maximalschalldruck mit Musikmaterial in
2,3 m unter typischen Abhörbedingungen pro Paar
93 dB(C) SPL (Full Range Betrieb)
100 dB(C) SPL (mit Subwoofer)
Langzeit-Maximalschalldruck mit rosa Rauschen in
2,3 m unter typischen Abhörbedingungen (Box/Paar)
88 / 93 dB(C) SPL (Full Range Betrieb)
91 / 96 dB(C) SPL (mit Subwoofer)

Elektronik
Tieftonendstufe, Dauer- (Peak-) Ausgangsleistung* 90 W (120 W)
Hochtonendstufe, Dauer- (Peak-) Ausgangsleistung* 50 W (70 W)
Controller-Technologie digital, aktiv
Trennfrequenz 1,8 kHz
Crossover-Flankensteilheit (dB/Okt.) 48 dB/Okt., 8. Ordnung mit Phasenkorrektur
Akustikregler – Low Mid 0; -1,5; -3; -4,5 dB
Akustikregler – über Software Neumann.Control 8 x vollparametrische IIR-Filter + global wirkende Low/High Shelf Filter
FIR-Filter Phasenkorrektur linearphasig (170 Hz ... 16kHz, +/- 45°), analoge Emulation
Latenz A-D-A - linearphasig; analoge Emulation 2 ms; 0,65 ms
Schutzschaltung unabhängige Softclip-, Peak- und Thermo-Limiter für Tieftöner und Hochtöner, Auslenkungslimiter für Tieftöner, Temperaturüberwachung Elektronik und Endstufe
Infraschall-Filterfrequenz; Flankensteilheit 61 Hz; 12 dB/Okt.
Eingänge XLR / 6,3-mm-Klinke, analog, elektronisch-symmetrisch
Impedanz 14k Ohm
Eingangsverstärkungsregler (Empfindlichkeit) 94 dBSPL: 24 dBu;
100 dBSPL: 1,5 dBu;
108 dBSPL: 10,4 dBu;
114 dBSPL: -2,3 dBu;
Ausgangspegelschalter 94, 100, 108, 114 dB SPL
Gleichtaktunterdrückung (CMRR) > 56 dB @ 15 kHz
Max. Eingangspegel +24 dBu (Ausgangspegelstellung auf 94 dB SPL)
Digitalwandler: Auflösung, Technik 24 Bit DAC, Delta-Sigma
Digitale interne Abtastrate 48 kHz
Dynamikumfang D-A; Tieftöner, Hochtöner 114 dB, 117 dB
Delay-Einstellbereich für Audio-Video-Synchronisation
(lip sync) und Laufzeitverzögerungen

0 … 70 ms
Audio-Video-Synchronisation (lip sync) max. Frames 1,75 (40 ms Frames) oder
2,1 (33 ms Frames)
Laufzeitverzögerung max. Abstand 24 m
Auflösung: Zeit/Entfernung 0,1 ms / 3,44 cm
Displays und Anzeigen:
Normalbetrieb
Identifikation
Limit / Clip / Fehler

Neumann Logo "Weiß"
Neumann-Logo "Rosé"
Neumann-Logo "Rot"
Netzspannung; Netzfrequenz 100-240 V~; 50-60 Hz
Leistungsaufnahme (230 V / 100 V):
Standby
Leerlauf
Volle Ausgangsleistung

<330 / <50 mW
9 / 8 W
180 W
Standby (Ruhezustand) deaktiviert, 90 Min. (Voreinstellung), oder über Software einstellbar

Mechanik
Gehäuseoberfläche, Farbe (Vorder- / Rückseite) lackierter Polycarbonat-Verbundwerkstoff, anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingung +10° C bis +40° C, <75% rel. Luftfeuchtigkeit, nichtkondensierend
Transport-/Lagerbedingungen -25° C bis +70° C, <90% rel. Luftfeuchtigkeit, nichtkondensierend
Tieftöner 100 mm (4"), mit integriertem schwarzen Metallgitter
Hochtöner 25 mm (1"), mit integriertem schwarzen Metallgitter
Montagepunkte 2 x M6-Gewinde auf der Gehäuserückseite, Abstand: 70 mm, Tiefe: 16 mm
Höhe x Breite x Tiefe 233 x 154 x 194 mm
Internes Nettovolumen / externes Volumen 3,7 Liter / 7,0 Liter
Gewicht 3,4 kg

*Klirrfaktor+Rauschen <0,1% bei deaktiviertem Limiter
