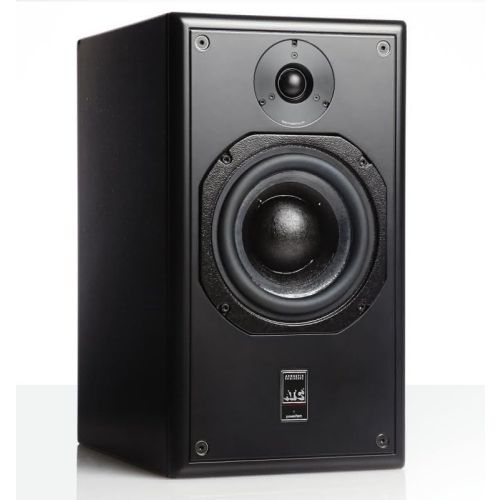

ATC SCM 20 ASL MKII Nahfeldmonitor - Paar

Kompakter 2-Wege-Studiomonitor mit sehr hoher Leistung

Der SCM 20 ASL MKII ist ein aktiver 2-Wege-Nahfeldmonitor mit einem neu entwickelten 1-Zoll-Gewebehochtöner und einem 6"-Mittel-/Tieftöner. Auf eine absolut lineare Klangwiedergabe optimiert, bildet der SCM 20 auch komplexe Aufnahmen sauber ab. Die räumliche Position einzelner Klangquellen, ihre spezifischen Eigenschaften, ihre Stärken und Schwächen, aber auch das Klangeschehen als Ganzes werden präzise und unverfälscht dargestellt. Nur so können Sie Ihre Produktion ehrlich bewerten.

Features

• Aktiver 2-Wege-Nahfeldmonitor
• Proprietärer 25mm (1") S-Spec Gewebekalotte Hochtöner von ATC

• Proprietärer 150mm (6") Super Linear Mittel-/Tieftöner von ATC

• Diskret aufgebaute Mosfet A/B-Bi-Amp-Endstufen (200W/50W)

• Lineare Wiedergabe mit sehr guter Stereoabbildung
• Komplett neues Gehäuse-Design
• 5 stufiger Bass-Konturfilter
• Input-Trim Regler


Präzision und Leistung: ATCs Super-Linear-Treiber
Im SCM20ASL Pro MKII ist der proprietäre ATC 150mm/6"-Super-Linear Bass-/Mitteltontreiber verbaut. Mit einer kombinierten 75mm/3"-Schwingspule und einer Langspalt-Kurzspule, vereint dieses Modell das High-Power-Handling und die Low-Power-Kompression (welche so in der Regel nur in großen, hocheffizienten Monitor-Systemen zu finden sind) mit der Feinauflösung und Balance moderner High-Fidelity-Systeme. Die einzigartige Super-Linear Technologie von ATC reduziert durch die Verwendung hochspezieller Materialien im elektromagnetischen Kreis wirksam das Auftreten von Verzerrungen der dritten harmonischen Ordnung in tieferen Mittenfrequenzen.

Sechs Jahre Entwicklung für höchste Präzision: Der neue ATC-Hochtöner
Der neue Hochtöner ist das Ergebnis einer intensiven, 6 Jahre dauernden Entwicklung unter der Leitung von Geschäftsführer Billy Woodman und Entwicklungschef Richard Newmann, der anmerkt: "Der Tweeter wurde entwickelt und gebaut mit der gleichen Keine-Kompromisse-Philosophie wie jeder andere ATC Treiber." Der von vielen gefeierte und von anderen Boxenbauern oft eingesetzte ATC-Mitteltöner stand Pate beim Design des neuen Tweeters. Die Schwingungseigenschaften, die den Mitteltöner zu einer Legende machten, wurden nun auf eine kleine Membran für höhere Frequenzen übertragen. So konnte auf das in anderen Hochtönern übliche Ferro-Fluid verzichtet werden, welches über die Zeit austrocknen und die Leistung des Systems erheblich schwächen kann. Am Ende steht ein Hochtöner, der jede Feinheit, jede noch so kleine Nuance eines Instruments natürlich darstellt und eine präzise Ortung im Stereobild ermöglicht.

Optimierte Elektronik
Erhebliche Entwicklungszeit ist in die komplette Neugestaltung der Elektronik des aktiven SCM20 ASL investiert worden, um Rauschen und Verzerrungen abermals zu minimieren (weitere -10 dB@10 kHz) und durch eine niedrigere Betriebstemperatur eine generell höhere Zuverlässigkeit zu erreichen. Das Verstärker-Design selbst ist eine überarbeitete Version des diskreten ATC MOSFET-Class A/B-Designs mit 200W sowie 50W Dauerleistung für die Bass-bzw. Hochfrequenz-Sektion. Auch die Regelmöglichkeiten für den Anwender sind im Vergleich zur Vorgängergeneration optimiert worden. Flexible Einstellungen, z.B. für Eingangsempfindlichkeit oder Bass-Cut/Boost, bieten optimale Balance und Anpassung an schwierige Raumakustik.

Resonanzarmes Gehäuse­design für präzise Wiedergabe
Das Monitorgehäuse wurde in enger Anlehnung an die größeren ATC Studio-Modelle neu gestaltet und ist aus mehrfach verstrebten und stark versteiften MDF-Material gefertigt. Stark gedämpfte, elastometrische Platten sind an den Innenwänden des Gehäuses befestigt um Resonanzen im Innenraum zu unterdrücken. Die Frontplatte des Gehäuses ist stark abgerundet, um unerwünschte Schallbeugungsphänomene im Gehäuse zu reduzieren und so einen stabileren Frequenzgang und eine feinere Raumzeichnung zu ermöglichen. Der Lautsprecher kann über ein separat erhältliches K & M 24120 Wandhalterungsset an die Wand montiert werden. Beachten Sie aber, dass das Monitorgehäuse hierfür eine weitere Modifikation benötigt.

Technische Daten

• Amplitudenlinearität: 80Hz - 20kHz (+/-2dB)
• Grenzfrequenzen: 55Hz, 25kHz (-6dB freistehend)
• Horizontale Streuung: +/-80° kohärent
• Vertikale Streuung: +/-10° kohärent
• Maximaler Dauerschalldruck (SPL): 108dB (pro Paar @ 1 m)
• Crossover-Frequenz: 2,1kHz
• Audioeingang: Rückseitig montierte XLR-Buchse (Pin 2 +ve)
• Eingangsempfindlichkeit : 1V/2V RMS oder +2,2/+8,2dBu über Schalter (bezogen auf den vollen Bassausgang)
• Trimmung der Eingangsempfindlichkeit: 0dB bis -6dB (über Potentiometer auf der Rückseite)
• Gesamter Eingangsempfindlichkeitsbereich: 1V/+2,2dBu bis 4V/+14,2dBu
• Eingangsimpedanz: 10 kOhm pro Leitung (symmetrisch)

• LF-Verstärker maximale Ausgangsleistung: 200 W kontinuierlich (1 % THD)
• HF-Verstärker max. Ausgangsleistung: 50 W kontinuierlich (1 % THD)
• Klirrfaktor (THD) NF-Verstärker: 0,0006 %/-104,4dB (100Hz, 1dB unter Nennleistung)
• THD HF-Verstärker: 0,0022 %/-93,2dB (10kHz, 1dB unter der Nennleistung)
• Crossover-Filter: 2. Ordnung, 12dB/Okt. kritisch gedämpft mit Phasenkompensation
• HF oben: -3dB Punkt 250kHz
• S+N/N-Verhältnis (LF): 112dBA (Max. Verstärkung, ref. 40V out, IEC 'A')
• S+N/N-Verhältnis (HF): 109dBA (Max. Verstärkung, ref. 20V out, IEC 'A')
• LF Shelf Cut/Boost:: 80Hz, -2dB bis +3dB in 1dB Schritten (über rückseitigen Drehschalter)
• Überlastungsschutz: Aktive FET momentary gain reduction (inkl. 'Limit'-LED auf der Frontplatte)
• Thermische Auslöseschaltung des Verstärkers
• Netzanschluss: 115/230V, 50/60Hz (intern vom Techniker wählbar). 100V 50/60Hz werkseitig eingestellt.
• Maximale Leistungsaufnahme: 381Watt/483VA
• Gewicht: 28 kg
