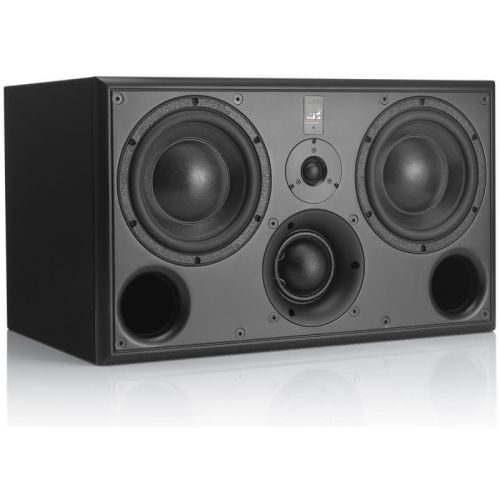

aktiver 3-Wege-Monitor mit berühmtem ATC-Mitteltöner, doppelter 6,5"-Basstreiber, 1"-Hochtöner, Paarpreis
Aktiver 3-Wege Lautsprecher
Der SCM 45 A von ATC ist ein Monitor für mittlere Hörabstände (Midfield), der mit drei Wegen arbeitet. Der Bassweg ist mit zwei 6,5"-Treibern ausgestattet, für die mittleren Frequenzen kommt ATCs berühmte 3"-Gewebekalotte zum Einsatz. Der Hochtöner ist eine ebenfalls proprietär entwickelte 1"-Gewebekalotte. Der Monitor arbeitet von 42 Hz bis 25 kHz, in einem Bereich von 70 Hz bis 17 kHz mit einer Linearität von +/- 2dB. Eine geradezu dreidimensionale Raumdarstellung zeichnet diesen kompakten und leistungsfähigen Lautsprecher aus.
Features
Kompakter Center-Monitor mit kraftvollem Tri-Amp-Antrieb
Die Treiber des SCM 45 A werden von ATCs eigenem aktiven Tri-AmpPack angetrieben, einem dreikanaligen diskreten MOSFET-Class-A/B-Design mit 150 W für den Bass-, 60 W für den Mitten- und 25 W für den Hochtonbereich. Der SCM45A Pro ist physikalisch symmetrisch und nicht spiegelbildlich aufgebaut und ist mit seiner Größe, für die Platzierung auf oder hinter einer Konsolen-Meterbrücke geeignet. Er eignet sich daher ideal für die Positionierung als Center-Lautsprecher zwischen anderen SCM45A Pro und auch den ATC SCM 50 ASL Pro Drei-Wege-Aktivlautsprechern.
Leistungsstarke Class-A/B-Endstufen mit präziser DSP-Filterung und Schutzfunktionen
Der SCM 45A wird aktiv von einer 3-Wege Class-A/B-Verstärkereinheit mit je einer Endstufe pro Treiber angetrieben. Der Verstärkerblock ist auf der Rückseite des Gehäuses montiert und besitzt einen Audioeingang über eine 3-polige XLR-Buchse, sowie einen IEC-Netzanschluss. Des Weiteren stehen Trimmregler für die Eingangsempfindlichkeit und die Bassanhebung zur Verfügung. Die Frequenzweiche basiert auf Linkwitz-Riley-Filtern 4. Ordnung und nutzt Allpassfilter zur Optimierung des Phasengangs durch die Frequenzbereiche. Dadurch verbessert sich die tonale Genauigkeit, die Abbildung und der Frequenzgang auf und außerhalb der Hörachse. FET-Peak-Limiter verhindern zuverlässig das Übersteuern der Verstärker. Der Betriebszustand, sowie die Aktivität der Limiter wird über eine zweifarbige LED auf der Frontplatte angezeigt.
Dual Suspension Tweeter
Der ATC SH25-76S Hochtöner ist das Ergebnis jahrelanger Entwicklungsarbeit und stellt einen bedeutenden Fortschritt in der Hochtontechnologie dar. Mit seiner einzigartigen Doppelaufhängung wird die Schwingspule exakt axial geführt, was sogenannte "Rocking Modes" effektiv unterdrückt und die Bewegung des Systems rein kolbenförmig hält. Diese zusätzliche Stabilität erlaubt eine extrem schmale Magnetlücke, wodurch nicht nur die Linearität verbessert wird, sondern auch auf ferrofluidbasierte Dämpfung vollständig verzichtet werden kann. Der SH25-76S arbeitet mit einem optimierten Neodym-Motor, dessen Geometrie per Finite-Elemente-Analyse entwickelt wurde. Die Kombination aus einem massiven N48M-Ringmagneten, wärmebehandelter Polplatte und optimierter Schwingspulenführung sorgt für ein Magnetfeld von über 2,0 Tesla und senkt die ungeradzahligen harmonischen Verzerrungen auf unter -70 dB im gesamten Arbeitsbereich. Die komplex geformte Gewebekalotte in Verbindung mit einem präzisionsgefertigten Aluminium-Waveguide gewährleistet eine gleichmäßige Abstrahlung bis über 25 kHz hinaus, sowohl auf Achse als auch Off-Axis. Trotz der robusten mechanischen Auslegung erreicht der SH25-76S eine hohe Empfindlichkeit von 91,5 dB/W/m und überzeugt mit hervorragender Wärmeableitung, hoher Belastbarkeit und minimaler Leistungskompression. Damit ergänzt er ATCs eigene Mittel- und Tieftöner optimal und erfüllt höchste Anforderungen in professionellen Monitoring-Umgebungen.
Der "Super Dome" Kalottenmitteltöner
Der ATC SM75-150S ist ein 3"-Gewebekalotten-Mitteltöner, der von ATC für den Einsatz in ihren professionellen Studiomonitoren entwickelt wurde und auch von einigen anderen High-End-Herstellern verwendet wird. Die "Super"-Variante dieses Treibers verfügt über ein besonders kraftvolles Magnetsystem, das mit dem großer 12"-Subwoofer-Treiber konkurriert. Akustisch vereint er mehrere Vorteile: Ein flaches Horn sorgt für eine kontrollierte Richtwirkung im oberen Frequenzbereich und reduziert gleichzeitig Beugungseffekte, da die Kalotte leicht vertieft im Gehäuse sitzt. Die Konstruktion erinnert an einen Hochtöner, ist aber deutlich größer dimensioniert mit einer 75-mm-Schwingspule und einer 3,5-mm-Kupferspule in einem langen Magnetspalt, was einen linearen Hub von +/-3 mm ermöglicht. Zwei zentrierende Spinnen (dual suspension) minimieren Neigungen der Kalotte und damit mögliche Verzerrungen, wie sie bei anderen großen Kalotten oft auftreten. Der SM75-150S deckt den Bereich von 300 Hz bis 4 kHz äußerst gleichmäßig ab und ermöglicht damit saubere Übergänge bei einer Trennfrequenz um 3,5 kHz. Nichtlineare Verzerrungen sind extrem gering und selbst bei Pegeln nahe der Trennfrequenz ist der Treiber State-of-the-Art, auch ohne moderne Motorinnovationen. Klanglich überzeugt er mit einem offenen, detailreichen und dreidimensional wirkenden Charakter bei hoher Dynamik und kontrollierter Abstrahlung. Eine Leistung, die von konventionellen Konus-Mitteltönern kaum erreicht wird.
Technische Daten
Der SCM 45 A von ATC ist ein Monitor für mittlere Hörabstände (Midfield), der mit drei Wegen arbeitet. Der Bassweg ist mit zwei 6,5"-Treibern ausgestattet, für die mittleren Frequenzen kommt ATCs berühmte 3"-Gewebekalotte zum Einsatz. Der Hochtöner ist eine ebenfalls proprietär entwickelte 1"-Gewebekalotte. Der Monitor arbeitet von 42 Hz bis 25 kHz, in einem Bereich von 70 Hz bis 17 kHz mit einer Linearität von +/- 2dB. Eine geradezu dreidimensionale Raumdarstellung zeichnet diesen kompakten und leistungsfähigen Lautsprecher aus.
Features
- Aktiver Midfield-Monitor
- 25mm (1") Dual-Suspension-Super-Hochtöner (Gewebekalotte), entwickelt von ATC
- 75mm (3") Soft-Dome-Mitteltontreiber (Gewebekalotte), handgefertigt von ATC
- 2x 164mm (6,5") Konus aus Kohlenstoffpapier
- Diskret aufgebauter MOSFET Class A/B-Dreikanal-Verstärker
- Lineare Wiedergabe mit sehr guter Stereoabbildung
- Hohe Ausgangsleistung und niedrige Trennfrequenz trotz kompakter Bauweise
Kompakter Center-Monitor mit kraftvollem Tri-Amp-Antrieb
Die Treiber des SCM 45 A werden von ATCs eigenem aktiven Tri-AmpPack angetrieben, einem dreikanaligen diskreten MOSFET-Class-A/B-Design mit 150 W für den Bass-, 60 W für den Mitten- und 25 W für den Hochtonbereich. Der SCM45A Pro ist physikalisch symmetrisch und nicht spiegelbildlich aufgebaut und ist mit seiner Größe, für die Platzierung auf oder hinter einer Konsolen-Meterbrücke geeignet. Er eignet sich daher ideal für die Positionierung als Center-Lautsprecher zwischen anderen SCM45A Pro und auch den ATC SCM 50 ASL Pro Drei-Wege-Aktivlautsprechern.
Leistungsstarke Class-A/B-Endstufen mit präziser DSP-Filterung und Schutzfunktionen
Der SCM 45A wird aktiv von einer 3-Wege Class-A/B-Verstärkereinheit mit je einer Endstufe pro Treiber angetrieben. Der Verstärkerblock ist auf der Rückseite des Gehäuses montiert und besitzt einen Audioeingang über eine 3-polige XLR-Buchse, sowie einen IEC-Netzanschluss. Des Weiteren stehen Trimmregler für die Eingangsempfindlichkeit und die Bassanhebung zur Verfügung. Die Frequenzweiche basiert auf Linkwitz-Riley-Filtern 4. Ordnung und nutzt Allpassfilter zur Optimierung des Phasengangs durch die Frequenzbereiche. Dadurch verbessert sich die tonale Genauigkeit, die Abbildung und der Frequenzgang auf und außerhalb der Hörachse. FET-Peak-Limiter verhindern zuverlässig das Übersteuern der Verstärker. Der Betriebszustand, sowie die Aktivität der Limiter wird über eine zweifarbige LED auf der Frontplatte angezeigt.
Dual Suspension Tweeter
Der ATC SH25-76S Hochtöner ist das Ergebnis jahrelanger Entwicklungsarbeit und stellt einen bedeutenden Fortschritt in der Hochtontechnologie dar. Mit seiner einzigartigen Doppelaufhängung wird die Schwingspule exakt axial geführt, was sogenannte "Rocking Modes" effektiv unterdrückt und die Bewegung des Systems rein kolbenförmig hält. Diese zusätzliche Stabilität erlaubt eine extrem schmale Magnetlücke, wodurch nicht nur die Linearität verbessert wird, sondern auch auf ferrofluidbasierte Dämpfung vollständig verzichtet werden kann. Der SH25-76S arbeitet mit einem optimierten Neodym-Motor, dessen Geometrie per Finite-Elemente-Analyse entwickelt wurde. Die Kombination aus einem massiven N48M-Ringmagneten, wärmebehandelter Polplatte und optimierter Schwingspulenführung sorgt für ein Magnetfeld von über 2,0 Tesla und senkt die ungeradzahligen harmonischen Verzerrungen auf unter -70 dB im gesamten Arbeitsbereich. Die komplex geformte Gewebekalotte in Verbindung mit einem präzisionsgefertigten Aluminium-Waveguide gewährleistet eine gleichmäßige Abstrahlung bis über 25 kHz hinaus, sowohl auf Achse als auch Off-Axis. Trotz der robusten mechanischen Auslegung erreicht der SH25-76S eine hohe Empfindlichkeit von 91,5 dB/W/m und überzeugt mit hervorragender Wärmeableitung, hoher Belastbarkeit und minimaler Leistungskompression. Damit ergänzt er ATCs eigene Mittel- und Tieftöner optimal und erfüllt höchste Anforderungen in professionellen Monitoring-Umgebungen.
Der "Super Dome" Kalottenmitteltöner
Der ATC SM75-150S ist ein 3"-Gewebekalotten-Mitteltöner, der von ATC für den Einsatz in ihren professionellen Studiomonitoren entwickelt wurde und auch von einigen anderen High-End-Herstellern verwendet wird. Die "Super"-Variante dieses Treibers verfügt über ein besonders kraftvolles Magnetsystem, das mit dem großer 12"-Subwoofer-Treiber konkurriert. Akustisch vereint er mehrere Vorteile: Ein flaches Horn sorgt für eine kontrollierte Richtwirkung im oberen Frequenzbereich und reduziert gleichzeitig Beugungseffekte, da die Kalotte leicht vertieft im Gehäuse sitzt. Die Konstruktion erinnert an einen Hochtöner, ist aber deutlich größer dimensioniert mit einer 75-mm-Schwingspule und einer 3,5-mm-Kupferspule in einem langen Magnetspalt, was einen linearen Hub von +/-3 mm ermöglicht. Zwei zentrierende Spinnen (dual suspension) minimieren Neigungen der Kalotte und damit mögliche Verzerrungen, wie sie bei anderen großen Kalotten oft auftreten. Der SM75-150S deckt den Bereich von 300 Hz bis 4 kHz äußerst gleichmäßig ab und ermöglicht damit saubere Übergänge bei einer Trennfrequenz um 3,5 kHz. Nichtlineare Verzerrungen sind extrem gering und selbst bei Pegeln nahe der Trennfrequenz ist der Treiber State-of-the-Art, auch ohne moderne Motorinnovationen. Klanglich überzeugt er mit einem offenen, detailreichen und dreidimensional wirkenden Charakter bei hoher Dynamik und kontrollierter Abstrahlung. Eine Leistung, die von konventionellen Konus-Mitteltönern kaum erreicht wird.
Technische Daten
- Amplitudenlinearität (±2dB): 70Hz - 17kHz
- Grenzfrequenzen (-6dB, freistehend): 42Hz - 25kHz
- Streuung: ±80° kohärent horizontal, ±10° kohärent vertikal
- Max. Kontinuierlicher SPL (1 Meter): 112dB
- Audio-Eingang: Rückseitig montierte XLR-Buchse (Pin 2 +)
- Eingangsempfindlichkeit: 1 V rms (ref. voller Ausgang)
- Eingangsempfindlichkeit (Trim): 0 dB bis -6 dB/1 V - 2 V (stufenlos einstellbar über Trimmer auf der Rückseite)
- Eingangsimpedanz: Symmetrisch > 10kOhm
- Verstärker-Ausgangsleistung: Bass 150 W rms, Mitten 60 W rms, Höhen 25 W rms
- Übergangsfrequenzen: 380Hz & 3,5kHz
- Frequenzweichen-Filter: Kritisch gedämpfte 4. Ordnung mit Phasenkompensation
- Niederfrequenzanhebung: 0dB bis +3dB bei 40Hz (stufenlos einstellbar über Trimmer auf der Rückseite)
- Überlastungsschutz: Aktive FET momentary gain reduction
- Abmessungen (HxBxT): 35,3 x 60,0 x 37,5 cm
- Griffe erhöhen die Tiefe um 39 mm
- Gewicht: 36 kg
