Neumann Monitor Alignment Kit 3

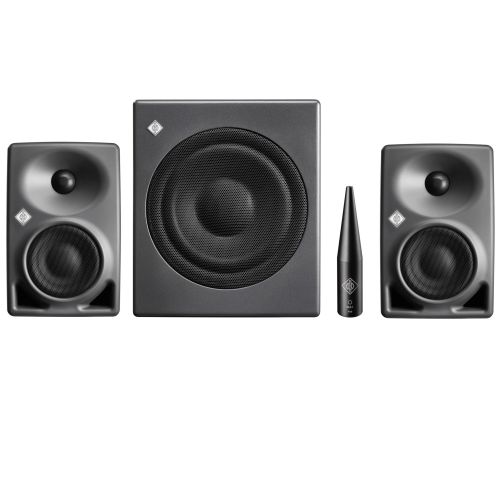

2x Neumann KH 80 DSP + 1x Neumann KH 750 DSP + 1x Neumann MA 1

Der aktive 2-Wege-Studiomonitor KH 80 DSP zeichnet sich durch einen DSP, eine Netzwerksteuerung, ein Mathematically Modeled Dispersion Waveguide (MMD) und einen analogen Eingang aus. Dadurch ist der Lautsprecher unter vielfältigen akustischen Bedingungen, mit beliebigen Signalquellen und an nahezu allen Orten einsetzbar. Der KH 80 DSP wurde mithilfe modernster Simulations- und Messtechnik entwickelt und überzeugt durch seine akustische Authentizität und Adaptierbarkeit an unterschiedlichste Aufstellungsbedingungen.

Mit dem Automatic Monitor Alignment passen Sie Ihr Monitoring-Setup optimal auf Raum und Hörposition an, egal ob Homestudio oder professionelle Tonregie. Das MA 1 ist das passende Messmikrofon, Sie benötigen zur Nutzung ein Audio-Interface mit 48V-Phantomspeisung am Mikrofoneingang.

Features

• Leistungsfähige Metalllegierung-Gewebe-Hochton-Kalotte
• Elliptisches MMD Waveguide mit breiter horizontaler und schmaler vertikaler Abstrahlung
• Neue, in-house simulierte Treiber mit Metallschutzgittern
• Langhub-Basstreiber mit resonanzoptimiertem Membran-Design und leistungsstarkem ELFF-Antrieb (Extremely Linear Force Factor)
• Kompaktes Gehäuse aus Polycarbonat-Verbundwerkstoff
• Große vorderseitige Bassreflexkanäle
• Homogene Schallwand ohne Kanten
• Leistungsstarke, komplett neu entwickelte Endstufen mit hohem Wirkungsgrad und großem Headroom
• Unabhängige Thermo-Limiter für Tieftöner und Hochtöner zum Schutz der Schwingspulen und Endstufen
• Softclip-Limiter zum Schutz der Lautsprecher vor zu großer Auslenkung sowie Temperaturüberwachung der Elektronik
• 4-stufiger Akustikregler für den Low-Mid-Bereich
• 8 x Precision Alignment-Filter, Zugriff über Steuernetzwerk
• Lipsync-Delay (0 … 70 ms)
• Laufzeitverzögerung (0 … 70 ms)
• Linearphasige Frequenzweiche mit Bypass
• Flexible Eingangs-/Ausgangspegelregler
• Steuernetzwerk mit Standard-Ethernet-Anschluss
• Durchgängig symmetrische interne Signalverarbeitung

Der KH 80 DSP kann als Nahfeldmonitor, als vorderer Lautsprecher in kleinen Mehrkanalsystemen oder als hinterer Lautsprecher in kompakten Mehrkanalsystemen verwendet werden. Er ist in Projekt-, Musik- und Rundfunkstudios, Übertragungswagen und Postproduction-Studios für Mehrspuraufnahmen, Abmischungen und Mastering einsetzbar. Darüber hinaus eignet er sich auch für den Einsatz im häuslichen Bereich.

Technische Daten

Akustik
-6 dB Freifeld-Frequenzgang	53 Hz … 22 kHz, ± 6 dB
-3 dB Freifeld-Frequenzgang	57 Hz … 21 kHz, ± 3 dB
Freifeld-Frequenzgang im Durchlassbereich	59 Hz … 20 kHz, ± 2 dB
Eigenstörgeräusch (bei Eingangsverstärkung von 100 dB für 0 dBu)	< 20 dB(A) bei 10 cm
Gesamtklirrfaktor (THD) < 0,5 % in 1 m	90 dB SPL (>200 Hz)
Maximalschalldruck im Vollraum / kalk. Halbraum bei 3% THD in 1 m	102,8 / 108,8 dB SPL (gemittelt zwischen 100 Hz und 6 kHz)
Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m	92,1 dB SPL (gemittelt zwischen 50 Hz und 100 Hz)
Kurzzeit-Maximalschalldruck mit IEC-gewichtetem Rauschen (IEC 60268-5) in 1 m unter typischen Abhörbedingungen	104 dB(C) SPL
Kurzzeit-Maximalschalldruck mit Musikmaterial in 2,3 m unter typischen Abhörbedingungen pro Paar	93 dB(C) SPL (Full Range Betrieb) 100 dB(C) SPL (mit Subwoofer)
Langzeit-Maximalschalldruck mit rosa Rauschen in 2,3 m unter typischen Abhörbedingungen (Box/Paar)	88 / 93 dB(C) SPL (Full Range Betrieb) 91 / 96 dB(C) SPL (mit Subwoofer)
Elektronik
Tieftonendstufe, Dauer- (Peak-) Ausgangsleistung*	90 W (120 W)
Hochtonendstufe, Dauer- (Peak-) Ausgangsleistung*	50 W (70 W)
Controller-Technologie	digital, aktiv
Trennfrequenz	1,8 kHz
Crossover-Flankensteilheit (dB/Okt.)	48 dB/Okt., 8. Ordnung mit Phasenkorrektur
Akustikregler – Low Mid	0; -1,5; -3; -4,5 dB
Akustikregler – über Software Neumann.Control	8 x vollparametrische IIR-Filter + global wirkende Low/High Shelf Filter
FIR-Filter Phasenkorrektur	linearphasig (170 Hz ... 16kHz, +/- 45°), analoge Emulation
Latenz A-D-A - linearphasig; analoge Emulation	2 ms; 0,65 ms
Schutzschaltung	unabhängige Softclip-, Peak- und Thermo-Limiter für Tieftöner und Hochtöner, Auslenkungslimiter für Tieftöner, Temperaturüberwachung Elektronik und Endstufe
Infraschall-Filterfrequenz; Flankensteilheit	61 Hz; 12 dB/Okt.
Eingänge	XLR / 6,3-mm-Klinke, analog, elektronisch-symmetrisch
Impedanz	14k Ohm
Eingangsverstärkungsregler (Empfindlichkeit)	94 dBSPL: 24 dBu; 100 dBSPL: 1,5 dBu; 108 dBSPL: 10,4 dBu; 114 dBSPL: -2,3 dBu;
Ausgangspegelschalter	94, 100, 108, 114 dB SPL
Gleichtaktunterdrückung (CMRR)	> 56 dB @ 15 kHz
Max. Eingangspegel	+24 dBu (Ausgangspegelstellung auf 94 dB SPL)
Digitalwandler: Auflösung, Technik	24 Bit DAC, Delta-Sigma
Digitale interne Abtastrate	48 kHz
Dynamikumfang D-A; Tieftöner, Hochtöner	114 dB, 117 dB
Delay-Einstellbereich für Audio-Video-Synchronisation (lip sync) und Laufzeitverzögerungen	0 … 70 ms
Audio-Video-Synchronisation (lip sync) max. Frames	1,75 (40 ms Frames) oder 2,1 (33 ms Frames)
Laufzeitverzögerung max. Abstand	24 m
Auflösung: Zeit/Entfernung	0,1 ms / 3,44 cm
Displays und Anzeigen: Normalbetrieb Identifikation Limit / Clip / Fehler	Neumann Logo "Weiß" Neumann-Logo "Rosé" Neumann-Logo "Rot"
Netzspannung; Netzfrequenz	100-240 V~; 50-60 Hz
Leistungsaufnahme (230 V / 100 V): Standby Leerlauf Volle Ausgangsleistung	<330 / <50 mW 9 / 8 W 180 W
Standby (Ruhezustand)	deaktiviert, 90 Min. (Voreinstellung), oder über Software einstellbar
Mechanik
Gehäuseoberfläche, Farbe (Vorder- / Rückseite)	lackierter Polycarbonat-Verbundwerkstoff, anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingung	+10° C bis +40° C, <75% rel. Luftfeuchtigkeit, nichtkondensierend
Transport-/Lagerbedingungen	-25° C bis +70° C, <90% rel. Luftfeuchtigkeit, nichtkondensierend
Tieftöner	100 mm (4"), mit integriertem schwarzen Metallgitter
Hochtöner	25 mm (1"), mit integriertem schwarzen Metallgitter
Montagepunkte	2 x M6-Gewinde auf der Gehäuserückseite, Abstand: 70 mm, Tiefe: 16 mm
Höhe x Breite x Tiefe	233 x 154 x 194 mm
Internes Nettovolumen / externes Volumen	3,7 Liter / 7,0 Liter
Gewicht	3,4 kg

*Klirrfaktor+Rauschen <0,1% bei deaktiviertem Limiter


Neumann KH 750 DSP Subwoofer

Der KH 750 DSP ist ein Subwoofer, der sich ideal zur Ergänzung kleinerer Monitor wie den KH 80 DSP oder den KH 120 eignet. Das flexible 2.0/0.1-Bassmanagement ermöglicht den Einsatz in unterschiedlichen Abhörsituationen.

Features

• Aktiver 10"-Subwoofer
• Perfekt zur Ergänzung kleinerer Monitore
• Sehr saubere und neutrale Basswiedergabe ohne Übertreibungen
• Vielseitiges Bassmanagement
• Analoge und digitale Stereo-Eingänge

Der Subwoofer kann in ein IP-Netzwerk eingebunden werden. Dies erlaubt eine vollstände Steuerung über die App Neumann.Control für iPad und eine Anpassung an Raum und Lautsprecherkonfiguration. Im Zusammenspiel mit KH 80 DSP entsteht ein perfekt abgestimmtes Multikanalsystem mit bis zu 9 Lautsprechern.

Technische Daten

THD+N: analog, digital	< -100 dB; < -90 dB
Freifeld-Frequenzgang ±6 dB	16 … 800 Hz
Freifeld-Frequenzgang ±3 dB	18 … 750 Hz
Eigenstörgeräusch in 10 cm Abstand (bei Eingangsverstärkung von 100 dB SPL für 0 dBu)	< 20 dB(A) SPL
Sinuswiedergabe mit Klirrfaktor (THD) < 0,5 % in 1 m im Halbraum	95 dB SPL (>70 Hz)
Basstauglichkeit: Maximalschalldruck im Halbraum bei 3% THD in 1 m (gemittelt zwischen 50 Hz und 100 Hz)	105,0 dB SPL
Analoge Eingänge	2 x XLR: analog, elektronisch-symmetrisch
Analoge Eingangsimpedanz	>13k Ohm
Max. Eingangspegel	< +24 dBu
Gleichtaktunterdrückung (CMRR)	> 56 dB @ 15 kHz
Übersprechungsdämpfung zwischen Kanälen (1 kHz / gleicher Pegel)	< -90 dB; ±0,1 dB
Lautstärkeregelung	über die Neumann.Control Software
Lautstärkeregelungsbereich; Auflösung	0 … -unendlich dB; 0,1 dB
Analoger Dynamikumfang; THD+N	119 dB(A); <0,003% (-90 dB)
Subwoofer Modi	Rechts; Externes Bass-Management; 2 x LFE
Analoge Ausgänge	2 x XLR; analog; elektronisch-symmetrisch
Eingangsverstärkungsregler (Empfindlichkeit)	+2 ... -12 dB
Ausgangspegelschalter (Ausgangspegel in 1 m bez. auf 0 dBu Eingangspegel)	94; 100; 108; 114 dB SPL
Digitale Eingänge	BNC (75 O): AES3; S/P-DIF
Digitaler Ausgang	BNC (75 O): AES3
Digitalwandler: Auflösung; Technik	16 … 24-bit DAC; Delta-Sigma
Digitalwandler: Abtastrate	48 kHz
Dynamikumfang A-D-A	>120 dB(A)
Dynamikumfang D-A	>123 dB(A)
Digitale Empfindlichkeit	-18 dBFS = 100 dB SPL bei 1 m
Latenz	1.5 ms (A-D-A linearphasig); 1,2 ms (D-A linearphasig)
Delay: Einstellbereich	0 ... 100 ms and 2 x 0 ... 20,8 ms
Delay: Auflösung: Zeit; Entfernung	0,1 ms; 3,44 cm
Delay: Max. Frames Audio-Video-Synchronisation (lip sync)	2,5 (40 ms) frames; 3 (33 ms) frames
Delay: max. Entfernungsverzögerung	2 x 7,16 m
Controller-Technologie	Digital; aktiv
Trennfrequenz	80 Hz fest oder 60 ... 100 Hz über Neumann.Control
Crossover-Flankensteilheit	24 dB/Okt; 4. Ordnung
Phase	0; 45; 90; 135 und 0/180 Grad
Akustikregler: über Neumann.Control-App	8 x vollparametrische IIR-Filter + global wirkende Low/High Shelf Filter
FIR Phasenkorrektur	für die angeschlossenen analogen Lautsprecher: linearphasig (170 Hz ... 16 kHz; +/- 45°)
Schutzschaltung	Treiber (Thermolimiter); Elektronik (Temperaturlimiter); Verstärker (Peaklimiter, Temperaturlimiter, Temperaturschutz und Überspannungsschutz); Netzteil (Temperaturlimiter und Überspannungsschutz)
Infraschallfilter: Frequenz; Flankensteilheit	6,5 Hz; 12 dB/Okt.
Fernbedienung	Neumann.Control software über einen RJ45 Steckverbinder mit standard IP-Daten
Display: An, Normalbetrieb	Grüne LED
Display: Identifikation	Bernsteinfarbene LED
Display: Limit / Clip / Fehler / Schutzschaltung / Einschalt-Mute / Ausschalt-Mute	Rote LED
Display: Bass Management aktiv	Grüne LED
Ausgangsleistung Tieftonendstufe (THD+N bei deaktiviertem Limiter: 10%)	256 W
Netzteil: Eingangsspannung; -frequenz	100-240V; 50/60 Hz
Leistungsaufnahme (230 V / 100 V): Standby	<300 mW
Leistungsaufnahme (230 V / 100 V): Leerlauf	18 W
Leistungsaufnahme (230 V / 100 V): Volle Ausgangsleistung	410 W
Einschaltstrom (Peak)	30 A @230 VAC
Standby (Ruhezustand)	deaktiviert; 90 min. (Voreinstellung); über Software einstellbar
Gehäusematerial	Holzgehäuse, Aluminium Elektronikrückseite
Gehäuseoberfläche; -farbe (Vorder- / Rückseite)	lackiert; anthrazit-metallic (RAL 7021) / schwarz (RAL 9005)
Betriebsbedingungen	+10° C bis +40° C, <90% RF; nicht kondensierend
Transport- / Lagerbedingungen	-25° C bis +70° C; <90% RF; nicht kondensierend
Tieftöner	265 mm (10") mit schwarzer Metallgitterabdeckung
Produktabmessungen (H x B x T)	383 x 330 x 383 mm
Externes Nettovolumen	48,4 Liter
Gewicht	19,5 kg
